二、操作界面图：

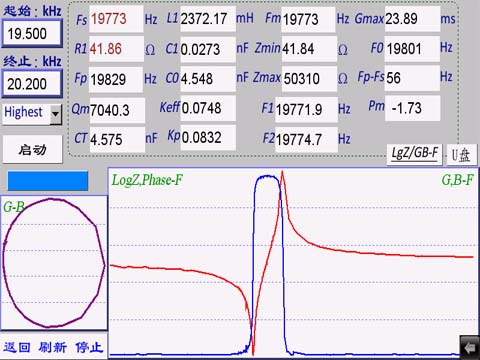

1,触摸屏操作界面：

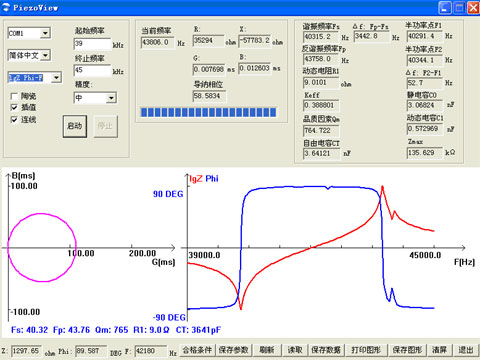

2,计算机操作界面图:



    本仪器是由清华大学和中国科学院声学所共同研制开发的，主要用于压电器件和设备的检测，是对压电器件和设备进行测量和分析的综合性解决方案，可以既快又方便地评估和测试压电器件的参数特性。

    阻抗分析仪是根据超声设备生产过程中一些无法直观看到的，但对产品质量却有重要影响的技术指标，进行测量的一种可取代进口仪器的一种设备。他的特点是：易用、指标和图形相结合、参数准确、价格低廉、对生产的可指导性非常强等。

    阻抗分析仪主要适用对象为各类超声器件阻抗特性的测量，包括：压电陶瓷、换能器、超声清洗机、超声塑焊机、水声、磁致伸缩材料、超声粉碎机、超声雾化、超声洁牙、倒车雷达、超声测距、超声乳化、超声除垢、超声马达等等所有使用超声的设备。

    对压电器件的进行阻抗测量是正确使用器件的前提条件。对于压电器件，通过阻抗分析仪可以得到其主要参数，包括：谐振频率Fs、反谐振频率Fp、半功率点F1与 F2、最大导纳Gmax、静电容C0、动态电抗R1、动态电容C1、动态电感L1、自由电容CT、自由介电常数、机械品质因素Qm、机电耦合系数Keff、Kp、K31、K33等，并可以绘制压电器件的五种特性曲线（导纳特性图、阻抗特性图、导纳极坐标图、阻抗极坐标图、对数坐标图）。
